功能特点：

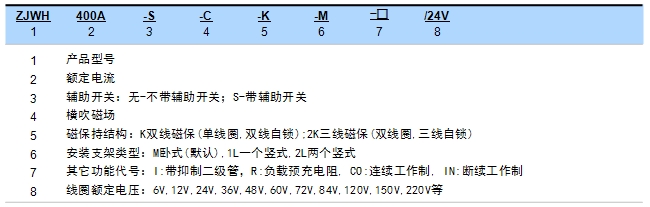

三佑型号含义：
用途：
该产品具有一路常开一路常闭触点，适用于电动汽车、电信通信设备、工程机械、电瓶车、电动叉车、游艇、火车、船舶、不间断电源等电控系统.
技术参数： (版本 1.57)
三佑产品型号 | ZJWH400A |
| 触点形式 | 一常开一常闭 |
| 线圈额定电压(DC V) | 6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等 |
| 触点额定电压(DC V) | ≤80V |
| 触点48V电路额定负载电流(DC-1) | 400A |
| 100A负载下主触点接触压降 | ≯80mV |
| (20±5)℃下，冷却吸合动作电压（V） | ≯70% |
| (20±5)℃下，冷却释放动作电压（V） | ≯35%,≮5% |
| 40℃线圈工作电压范围 | 0.8-1.2Us |
| 通电动作时间 | 40毫秒 |
| 断电释放时间 | 12毫秒 |
| 触点接通最大弹跳时间 | 10毫秒 |
| 触点断开最大弹跳时间 | 3毫秒 |
| 绝缘电阻 | 20MΩ |
| 抗电强度 | 50Hz/60Hz 1000VAC 1minute |
| 主触头最大通断能力（通电5ms） | 1500A/5ms at 48V DC |
| 线圈功耗（W） | 22-40 |
| 线圈温升(K) | ≤80 |
| 引出端温升(K) | ≤65 |
| 电寿命 | 2万次 |
| 机械寿命 | 30万次 |
| 工作规范 | 连续或者断续(默认) |
| 触点材料 | 银合金 |
| 负载接线端子类型 | M10螺丝 |
| 线圈接线端子类型 | 6.3mm插片 |
| 辅助触点额定负载（可选件） | 2A/48VDC, 5A/24VDC |
| 常闭到常开动作时间 | 14毫秒 |
| 常开到常闭动作时间 | 8毫秒 |
| 检测机构认证 | CE,FCC |
负载特性曲线图：
安装尺寸图：
接线图：
温升曲线图：
机械能力及使用环境：
| 触点引出端M10拧紧力矩(N.m) | ≯20.5为宜 |
| 线圈引出端力矩（N.m） | ≯0.8为宜 |
| 环境温度 | -25~+70℃ |
| 相对湿度 | +20℃ 98% |
| 固定处的震动频率 | 3G、1～50Hz 振幅0.5mm |
| 冲击 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安装方向 | 任意 |
| 防护等级 | IP40（等效IEC60947） |
订货需知：
三佑产品型号 | ZJWH400A |
| 每只净重 | 1593克 |
| 每箱数量 | 20只 |
| 安装支架种类 | M卧式(默认),1L一个竖式,2L两个竖式 |
产品认证：

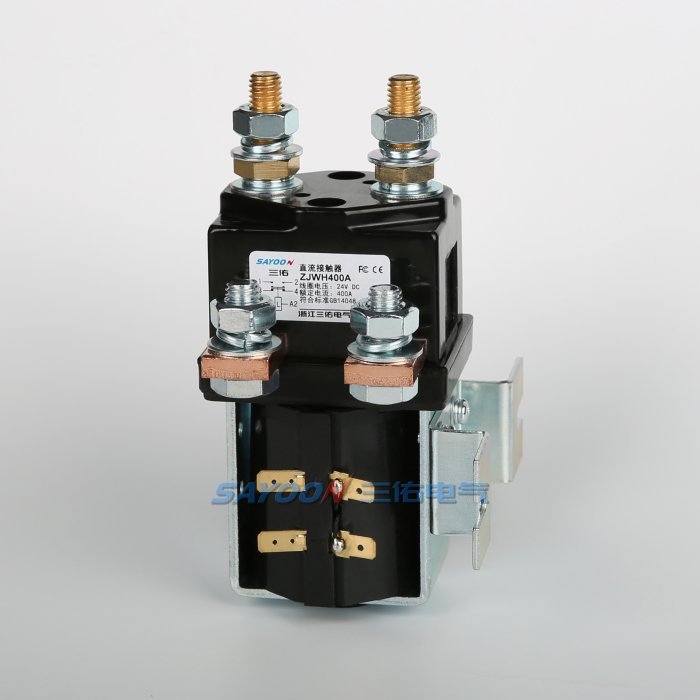

产品图片：
资料下载：
| 序号 | 下载 |
| 1 |  ZJWH400A产品资料 |
| 2 | 直流接触器产品需求应用条件表 for PDF/ 直流接触器产品需求应用条件表 for XLS |
| 3 | PDF文件阅读器1 for WinXP/ PDF文件阅读器2 for Win7 / Adobe Reader阅读器 |
友情提示：如果想了解更多的SAYOON三佑ZJWH400A直流接触器的技术细节参数，或者除此产品外的其它SAYOON三佑产品信息，请访问SAYOON三佑电气的官方网站www.sayoon.com，或者发邮件到sayoon@sayoon.com邮箱，浙江三佑电气有限公司将欢迎您的到来。
