功能特点：

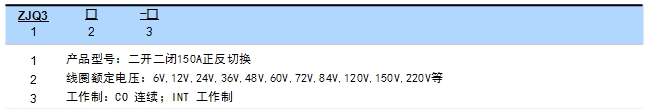

三佑型号含义：
用途：
该产品具有切换触点，用于直流电路，适可用于叉车、蓄电或整流电源供电，它起电源切换作用，广泛用于操纵牵引，电动机以及其它的电源换相操作.
技术参数： (版本 1.38)
三佑产品型号 | ZJQ3_ |
| 触点形式 | 二组转换(DPDT) |
| 线圈额定电压(DC V) | 6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等 |
| 触点额定电压(DC V) | ≤80V |
| 触点48V电路额定负载电流(DC-1) | 150A |
| 100A负载下主触点接触压降 | ≯80mV |
| (20±5)℃下，冷却吸合动作电压（V） | ≯70% |
| (20±5)℃下，冷却释放动作电压（V） | ≯35%,≮5% |
| 40℃线圈工作电压范围 | 0.8-1.2Us |
| 通电动作时间 | 30毫秒 |
| 断电释放时间 | 6毫秒 |
| 触点接通最大弹跳时间 | 10毫秒 |
| 触点断开最大弹跳时间 | 3毫秒 |
| 绝缘电阻 | 20MΩ |
| 抗电强度 | 50Hz/60Hz 1000VAC 1minute |
| 主触头最大通断能力（通电5ms） | 1000A/5ms at 48V/DC |
| 线圈功耗（W） | 30-50 |
| 线圈温升(K) | ≤80 |
| 引出端温升(K) | ≤65 |
| 电寿命 | 2万次 |
| 机械寿命 | 30万次 |
| 工作规范 | 连续或者断续 |
| 触点材料 | 银合金 |
| 负载接线端子类型 | M8螺丝 |
| 线圈接线端子类型 | M4螺丝 |
| 检测机构认证 | CE,FCC |
负载特性曲线图：
安装尺寸图：
接线图：
温升曲线图：
机械能力及使用环境：
| 触点引出端M8拧紧力矩(N.m) | ≯9.0为宜 |
| 线圈引出端M4拧紧力矩（N.m） | ≯1.2为宜 |
| 环境温度 | -25~+70℃ |
| 相对湿度 | +20℃ 98% |
| 固定处的震动频率 | 3G、1～50Hz 振幅0.5mm |
| 冲击 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安装方向 | 任意 |
| 防护等级 | IP40（等效IEC60947） |
订货需知：
三佑产品型号 | ZJQ3_ |
| 每只净重 | 3181克 |
| 每箱数量 | 10只 |
| 安装支架种类 | 立式 |
产品认证：
产品图片：
资料下载：
| 序号 | 下载 |
| 1 |  ZJQ3_产品资料 |
| 2 | 直流接触器产品需求应用条件表 for PDF/ 直流接触器产品需求应用条件表 for XLS |
| 3 | PDF文件阅读器1 for WinXP/ PDF文件阅读器2 for Win7 / Adobe Reader阅读器 |
