ST-3S 有刷控制器

功能特点：

功能特点：
　　本控制器效率大、反应速度快、寿命长、可靠性高、参数采集记忆、故障诊断等特点的智能电机控制器。与调速手把或者电子脚踏板相配合可实现对电机的平稳、无级调速，实现对电动车的精准控制。在电动车运行过程中，在出现故障时及时可靠的保护电动车与电机安全工作，具有、手把刹车未回零等功能。产品可以加装刹车断电线（黄线），来满足不同客户需求。

安装且使用维护：
　　1. 三佑控制器按接线图正确连接后即可正常工作，接线图见图。
　　2. 要在总电路安装总电源开关，并在手操作范围内。
　　3. 要在电机电源前安装接触器，并用刹车控制。
　　4. 安装车子线路的时候，电瓶在最后安装，安装电瓶前应先关闭总电源开关且让刹车有效且将车的驱动轮子抬起离地。
　　5. 停车和充电时应切断本装置总电源开关。
6. 防止雨淋后和受潮（受潮后使用会出现效率减低现象），并安装在干燥防水、无冲击、无高温的地方，固定牢固通风处，安装尺寸见图。
　　7. 防止长时间过载工作。
　　8. 注意接线，错误接线或者线路短路可能会造成整个产品彻底毁坏或者马达会高速运转状态（飞车现象）。
　　9. 为防止控制器损坏后马达会高速运转状态（飞车现象），用户必须在油门上加一个开关，当油门复位的时候，会关闭这个开关，利用这个开关来控制直流接触器线圈来切断整车电源，当油门加速的时候会自动接通直流接触器线圈，让车正常工作运行，达到车子不飞车。或者选择ST-3SG内带防飞车功能的控制器。

一般故障现象与排除:
　　1.不启动：检查电源红线、控制黑线是否连接，是否正确。控制器是否损坏。电池电压是否正常。
　　2.能启动不运行：检查调速手把线是否连接。
　　3.车子飞车：检查油门上是否安装控制接触器线圈的开关；检查线路是否有短路现象。

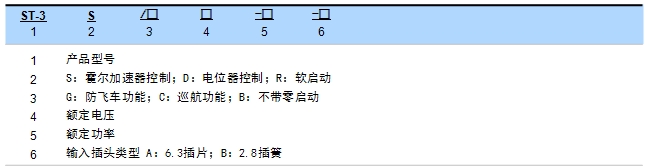

三佑型号含义：

●可供功能选择：S：霍尔手把或者霍尔脚踏板控制；D：电位器控制；C：手动巡航；E：自动巡航；B：不带手把回零保护；F：MOS管烧坏防飞车功能；R：软启动；X：限速；M：特殊功能定做
●可供功率选择：1000W；1500W
●可供电压选择：12V；24V-36V；48V-60V；72V ；84V
●常用型号：ST-3S-1000W-48V-60V
●控制器系列
（1）．字母含义：
S：霍尔手把或者霍尔脚踏板控制；D：电位器控制；C：手动巡航；E：自动巡航；B：不带手把回零保护；F/G：MOS管烧坏防飞车功能；R：软启动；X：限速；M：特殊功能定做
（2）．数值含义
功率：200W；350W；500W；800W；1000W；1500W；2200W；3000W；4000W
电压：12V；24V-36V；48V-60V；72V；96V；110V
（3）．型号举例说明:
ST-3SCFB-1000W-48V-60V
ST-3S型号；S：霍尔手把或者霍尔脚踏板控制；C：手动巡航控制；F(G)：管子烧坏防飞车；不带手把回零保护；1000W功率，48V-60V

用途：

控制有刷电机、串励电机、永磁电机，用于电动三轮车、电动机械设备、休闲车、扫地机、制陶瓷机、拉坯车、砖车、清洁车、太阳能船

技术参数：   (版本 1.46)

安装尺寸图：

接线图：

输入接口类型：

机械能力及使用环境：

订货需知：

产品认证：

产品图片：

资料下载：

序号	下载
1	ST-3S产品资料
2	直流接触器产品需求应用条件表 for PDF/ 直流接触器产品需求应用条件表 for XLS
3	PDF文件阅读器1 for WinXP/ PDF文件阅读器2 for Win7 / Adobe Reader阅读器



友情提示：如果想了解更多的SAYOON三佑ST-3S有刷控制器的技术细节参数，或者除此产品外的其它SAYOON三佑产品信息，请访问SAYOON三佑电气的官方网站www.sayoon.com，或者发邮件到sayoon@sayoon.com邮箱，浙江三佑电气有限公司将欢迎您的到来。
