功能特点：

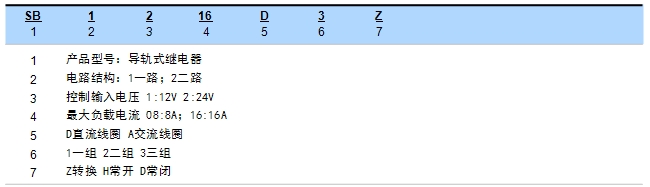

三佑型号含义：
用途：
该产品具有一路二路等触点结构，通常用于自动化控制系统、移动通讯设备、连接PLC或单片机做电流放大驱动用。
技术参数： (版本 1.53)
三佑产品型号 | SB |
| 输入路数和输出组数 | 一路一组,一路二组,一路三组,二路二组 |
| 输出额定电流 | 8A,16A |
| 输入端子 | A+，A1-（A+，A1-，A2+，A2-） |
| 输入控制电压 | DC12V,DC24V,DC48V,AC24V,AC115V,AC230V |
| 输入消耗功率 | DC0.6W-1.5W,AC1.2VA-2.8VA |
| 输入控制电压范围 | ±25% |
| 动作时间 | <10ms |
| 释放时间 | <5ms |
| 线圈电压抑制保护 | 二极管 |
| 机械寿命 | 1000万次 |
| 电寿命(阻性) | 10万次 |
| 接线能力 | 1根*2.5平方 或 2根*1.5平方 |
| 动作状态指示 | LED红色 |

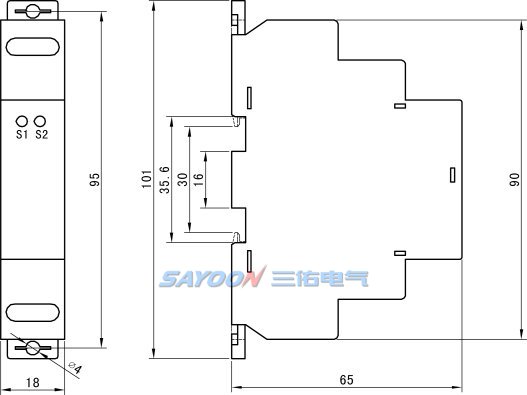

安装尺寸图：
接线图：
机械能力及使用环境：
| 输入输出引出端M2.5(MF-128-5.0)拧紧力矩(N.m) | 0.4为宜 |
| 剥线长度 | 6-7mm |
| 环境温度 | -30~+60℃ |
| 相对湿度 | +20℃ 98% |
| 固定处的震动频率 | 3G、1～50Hz 振幅0.5mm |
| 冲击 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安装方向 | 任意 |
| 防护等级 | IP20 |
订货需知：
三佑产品型号 | SB |
| 每盒数量 | 6只 |
| 每箱数量 | 180只 |
| 安装支架种类 | 35mm导轨安装或螺丝安装 |
产品认证：

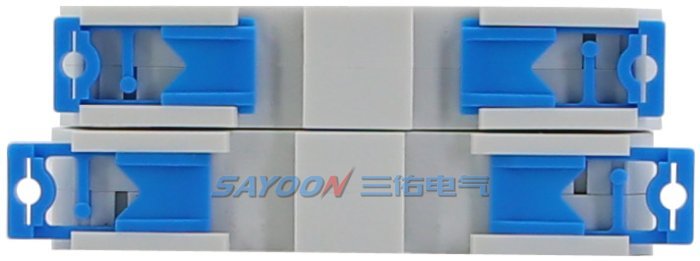

产品图片：
资料下载：
| 序号 | 下载 |
| 1 |  SB产品资料 |
| 2 | 直流接触器产品需求应用条件表 for PDF/ 直流接触器产品需求应用条件表 for XLS |
| 3 | PDF文件阅读器1 for WinXP/ PDF文件阅读器2 for Win7 / Adobe Reader阅读器 |
友情提示：如果想了解更多的SAYOON三佑SB导轨式继电器的技术细节参数，或者除此产品外的其它SAYOON三佑产品信息，请访问SAYOON三佑电气的官方网站www.sayoon.com，或者发邮件到sayoon@sayoon.com邮箱，浙江三佑电气有限公司将欢迎您的到来。
